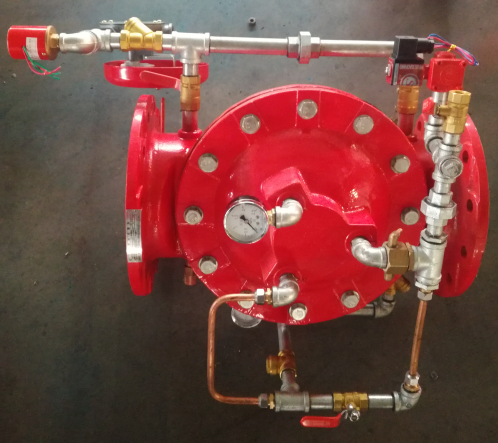

雨淋閥采用隔膜止回的原理，在隔膜的兩面通道的管路壓力基本平衡時，隔膜處于關閉狀態，當供水側壓力大于隔膜腔壓力時，隔膜能自動打開的一種單向止回閥，可和其它部件組成多種雨淋報警滅火系統，適用于醫院、賓館、商場、工廠、機場、娛樂場、圖書館、體育場、會展中心等自動噴水滅火系統。

　　1.執行標準為：GB5135.5-2018

　　2.產品概述：通過電動、機械、氣動或其他方法進行開啟，使水能夠自動單方向流入噴水系統同時進行報警的一種控制閥。雨淋報警閥的額定工作壓力應不低于1.2MPa。雨淋報警閥與工作壓力等級較低的設備配裝使用時，允許將閥的進出口接頭按承受較低壓力等級加工，但在閥上必須對額定工作壓力做相應的標記。

　　3.結構組成：雨淋閥組主要由水源控制閥(蝶閥)、雨淋閥、手動應急裝置、自動滴水閥、排水球閥、供水側壓力表、控制腔壓力表等組成。

　　PS：信號蝶閥（1）為防止火災誤報造成的損失一般處于關閉狀態，火災發生時由專人啟動該信號閥。

　　4.工作原理：雨淋閥的閥腔分為上腔、下腔和控制腔三部分。控制腔與供水管道連通，中間設限流傳壓的孔板。供水管道中的壓力水推動控制腔總的膜片，進而推動驅動桿頂緊閥瓣鎖定桿，鎖定桿產生力矩，把閥板鎖定在閥座上。閥瓣使下腔的壓力水不能進入上腔。消防時，由于控制腔泄壓，使驅動桿作用在閥瓣鎖定桿上的力矩低于供水壓力作用在閥瓣上的力矩，于是閥瓣開啟，供水進入配水管道。

　　5.產品分類：

　　雨淋報警閥按結構形式可分為：

　　a）推桿型，代號為“G”；

　　b）隔膜型，代號為“M”；

　　c）活塞型，代號為“S”；

　　d）蝶閥型，代號為“D”；

　　e）溫感型，代號為“W”。

　　雨淋報警閥按啟動方式可分為：

　　a）加壓式，代號為“J”；

　　b）減壓式，代號省略。

　　6.基本參數：

　　雨淋報警閥進出口公稱直徑為25mm，32mm,40mm,50mm,65mm,80mm,100mm, 125mm, 150mm,200mm,250mm,300mm。

　　閥座圈處的直徑可以小于公稱直徑。

　　7.單元劃分原則：

　　1）結構不同不能作為一個認證單元；

　　2）閥體材質不同不能作為一個認證單元。

　　8.檢驗時限：50天 監督時限：40天

　　9.樣品數量： 主型2套，分型1套。監督檢測：1套

　　10.認證模式：自愿性認證
