一、火災探測器分類

    可以分為感煙、感溫、感光、氣體、復合五種基本類型。

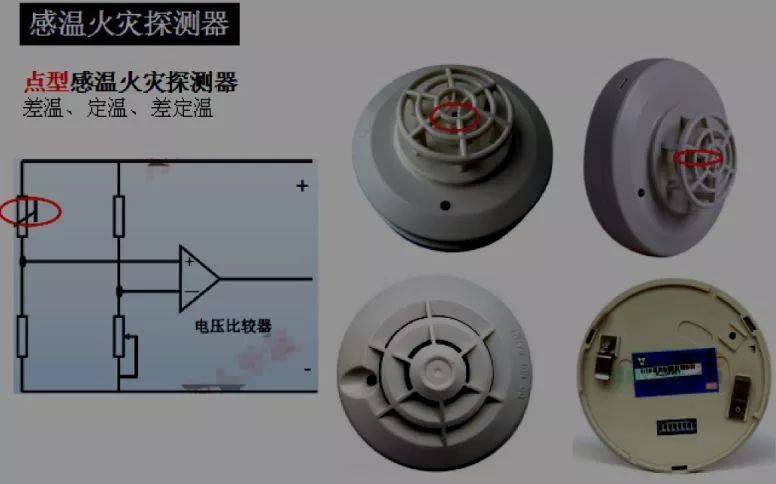

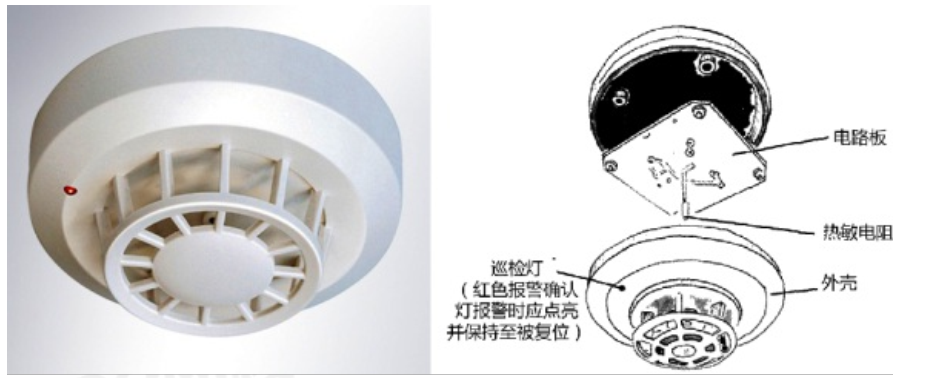

    1、點型感溫探測器：響應異常溫度、溫升速率和溫差變化等。

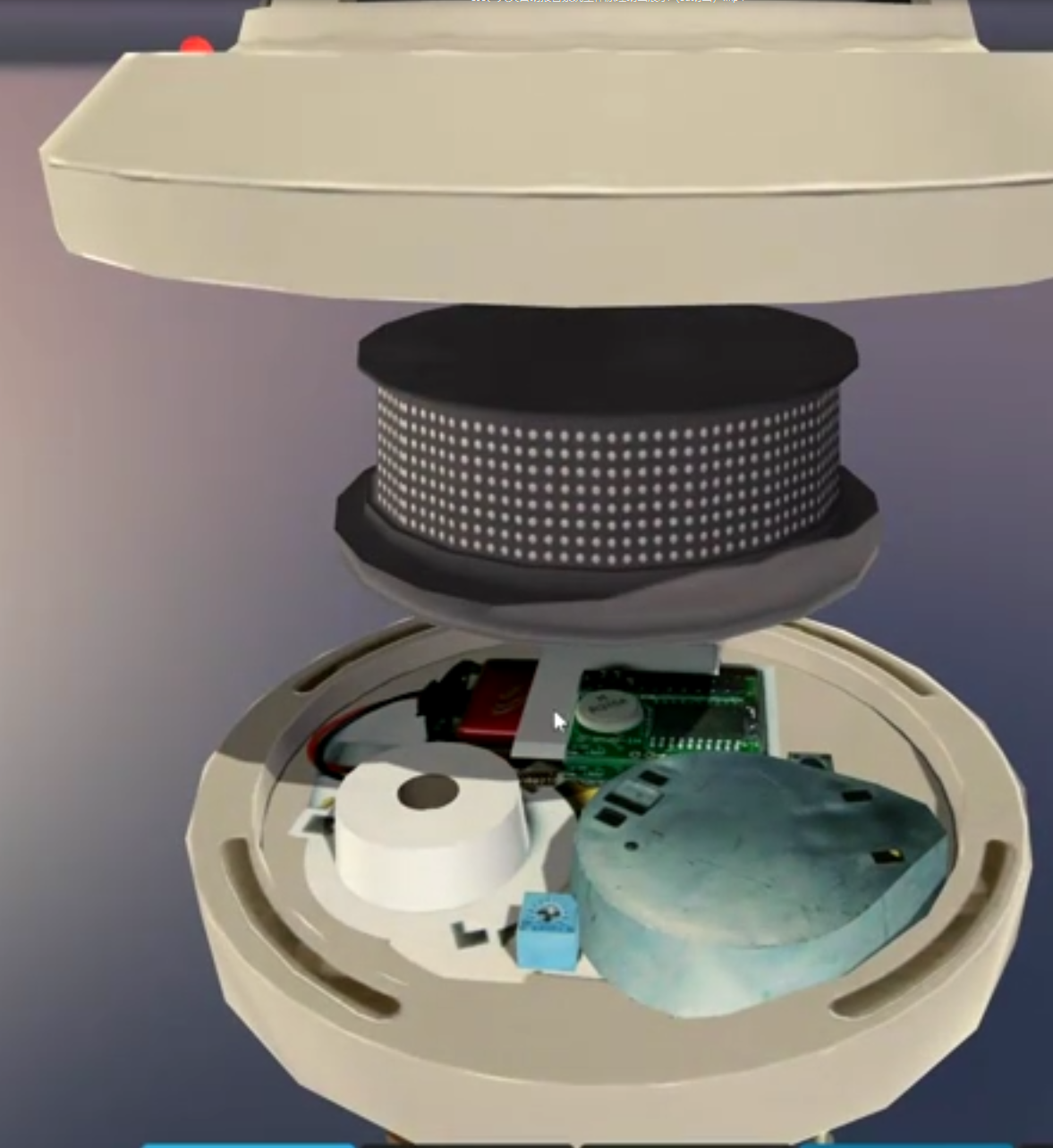

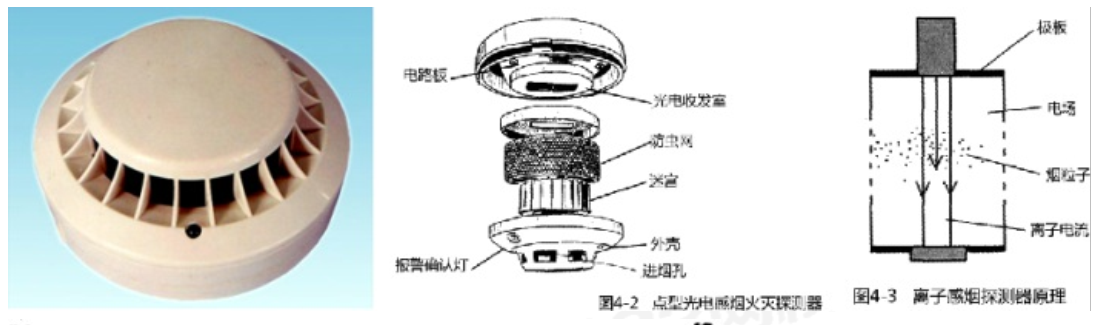

    2、感煙探測器：煙跑探測器里，阻擋光線，發出信號。分為離子感煙、光電感煙、紅外光束、吸氣型等。

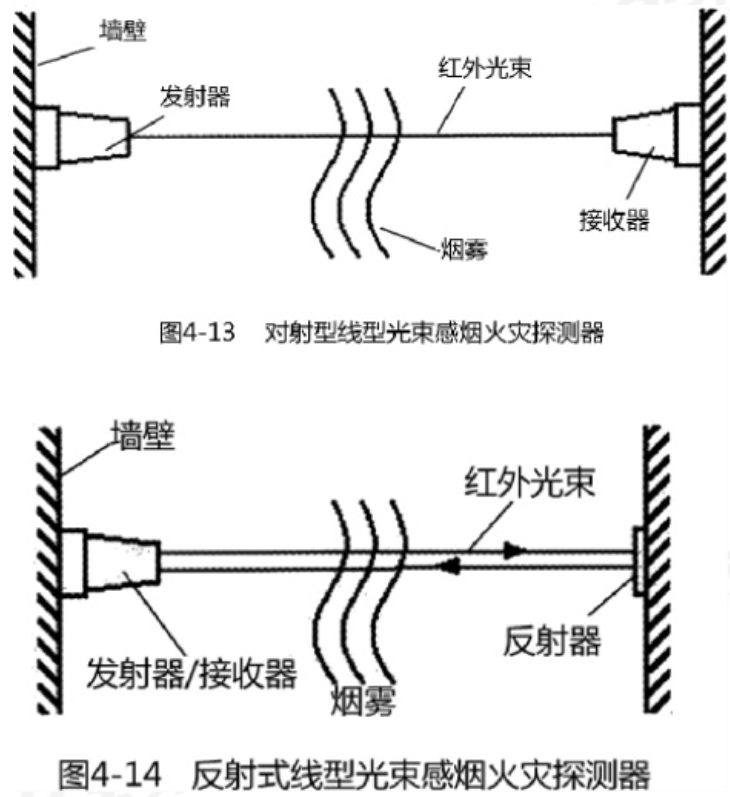

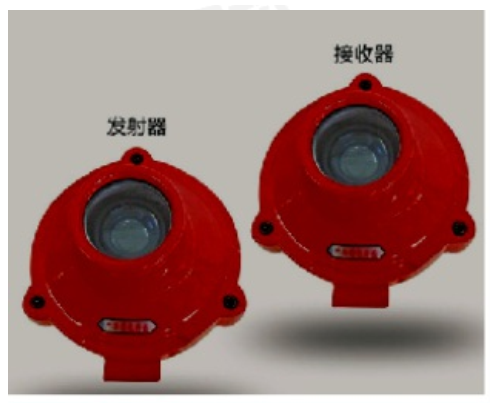

    3、線形紅外光束感煙火災探測器

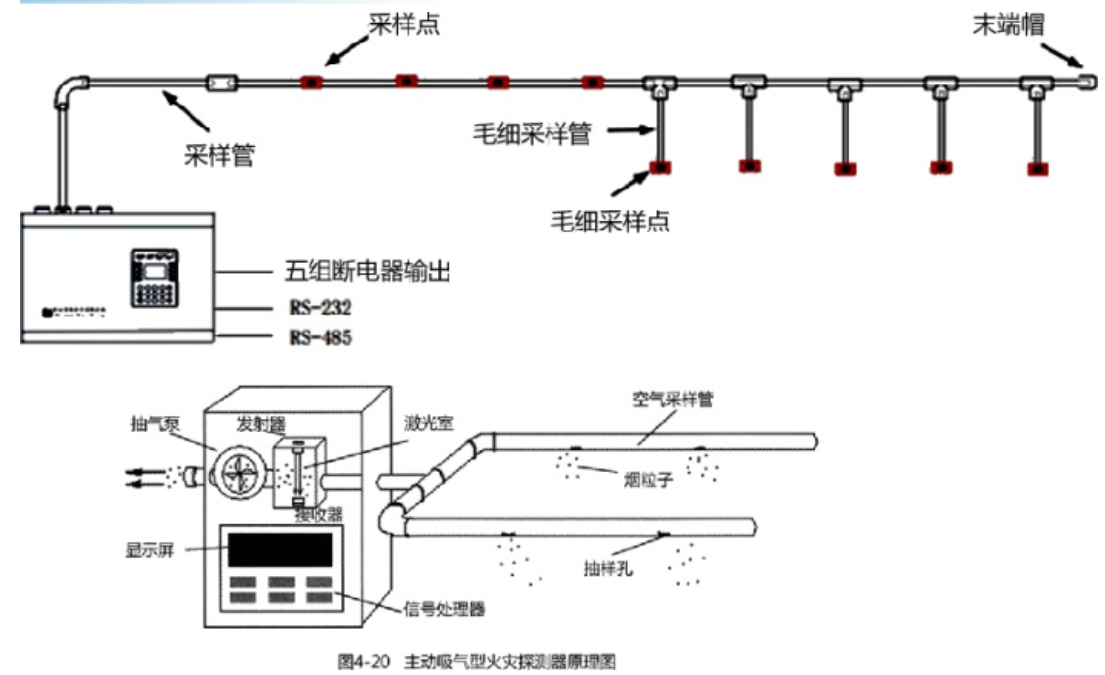

    4、空氣采樣吸氣型探測器

    為主動探測器，可用在平常房間比較臟的有灰塵的地方，不會像點式感煙一樣容易誤報。

    5、感光探測器（火焰探測器）：探測火焰發出的特定波段電磁輻射的探測器，可分為紫外、紅外及復合式等類型。

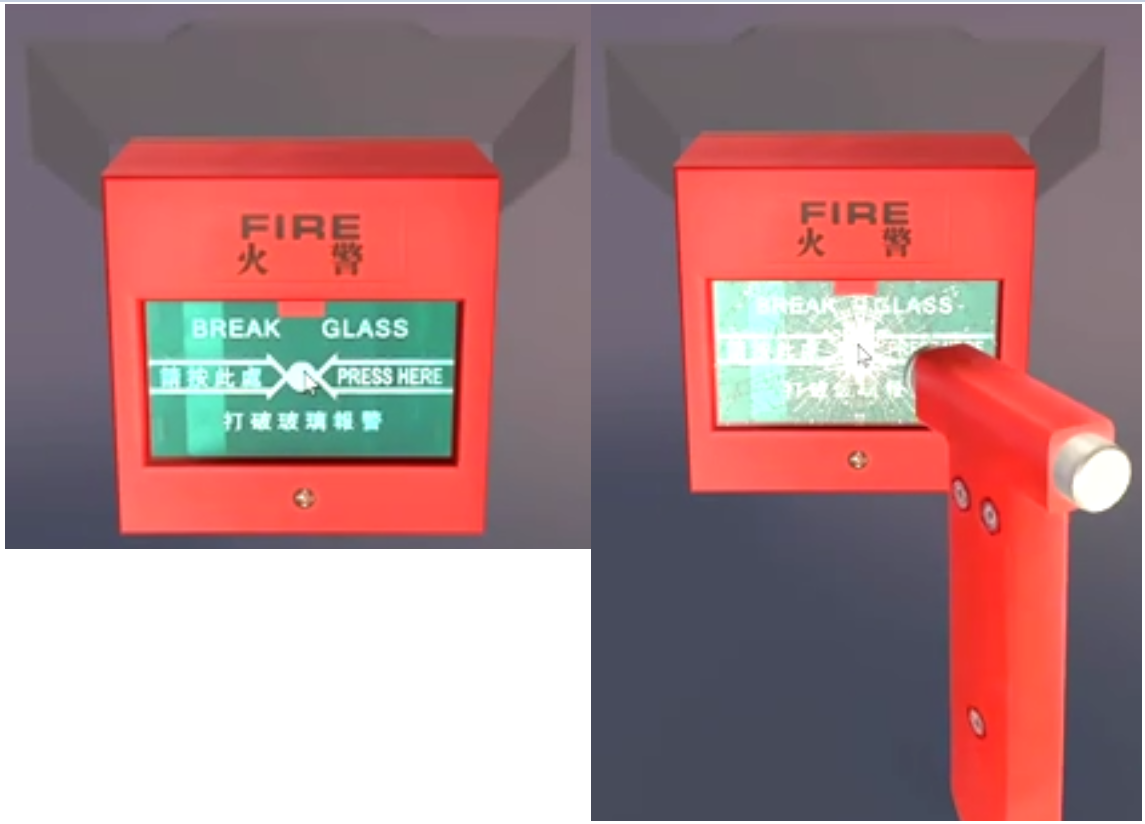

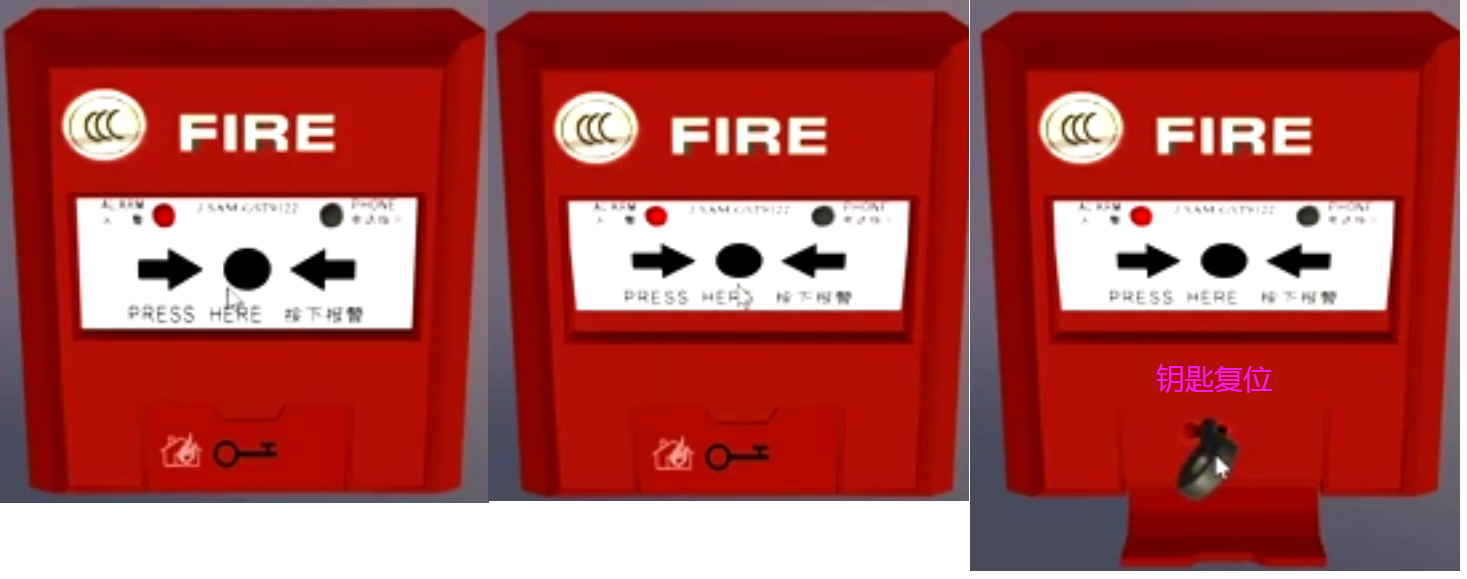

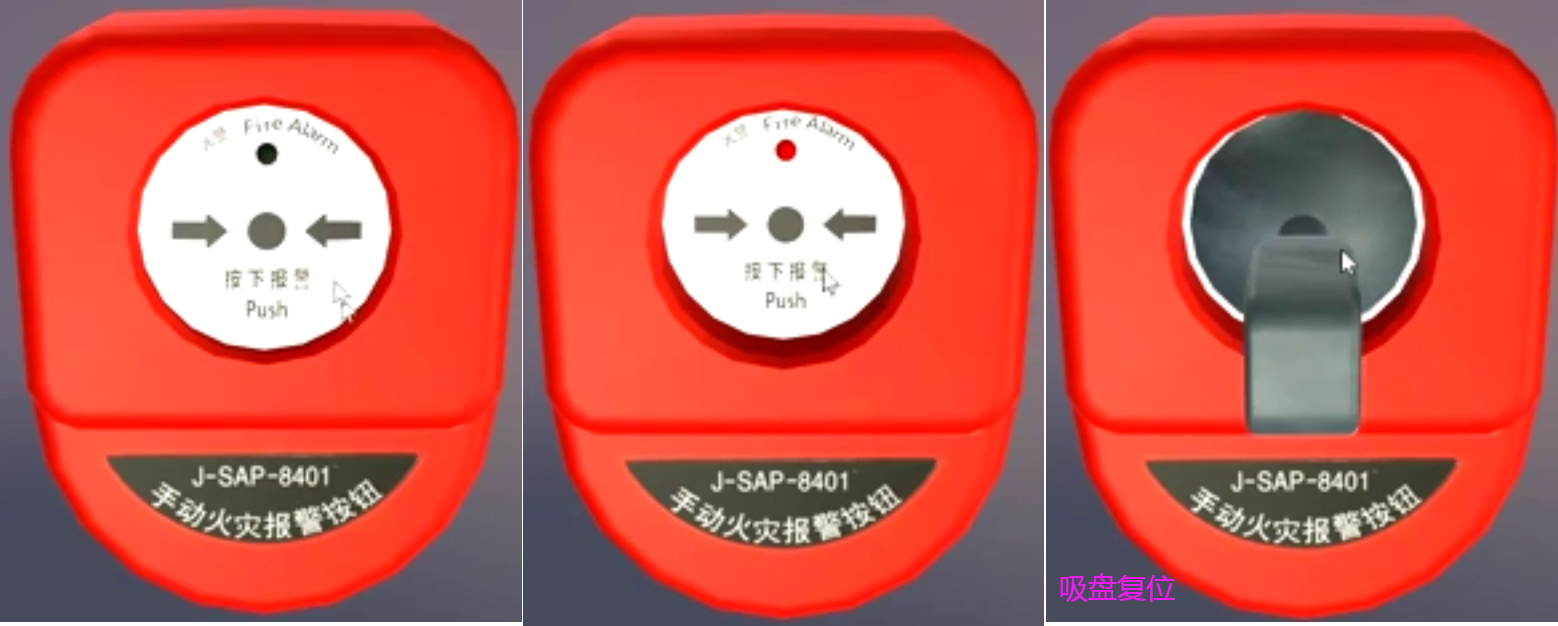

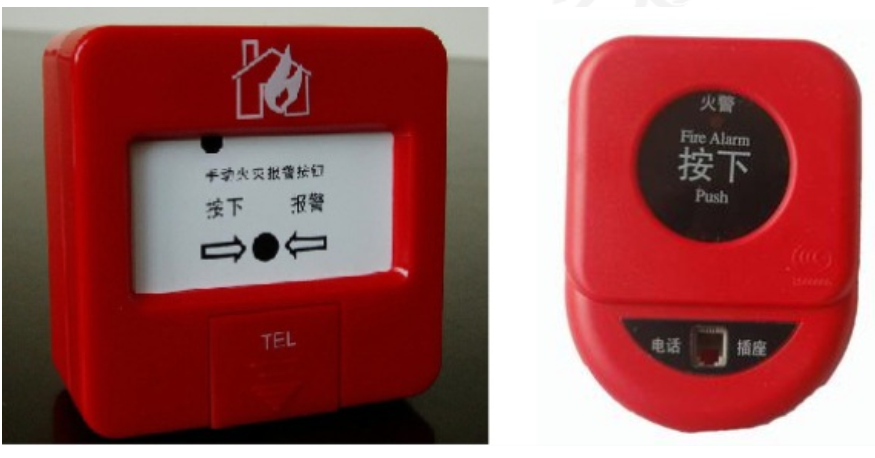

    二、手動火災報警按鈕

    分為編碼型報警按鈕與非編碼型報警按鈕

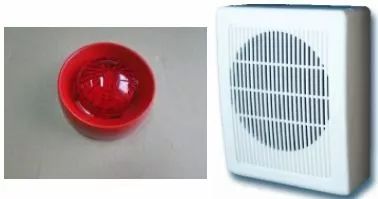

    三、消防電弧和聲光警報器

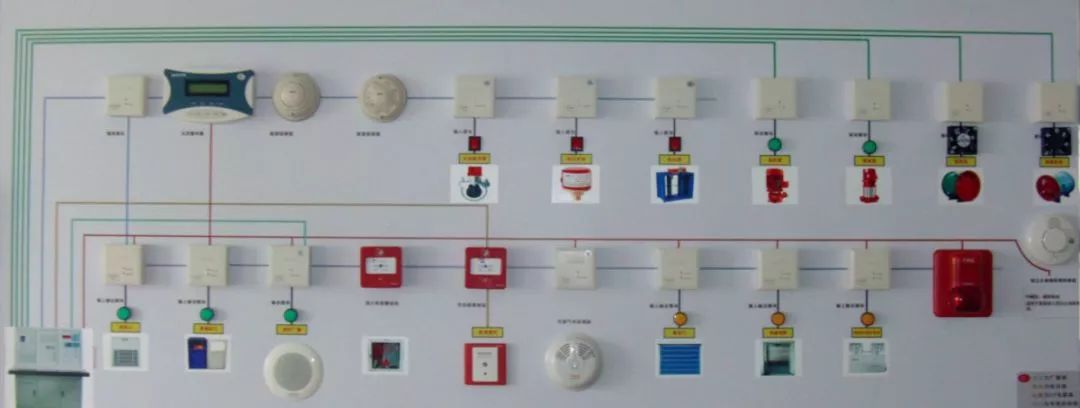

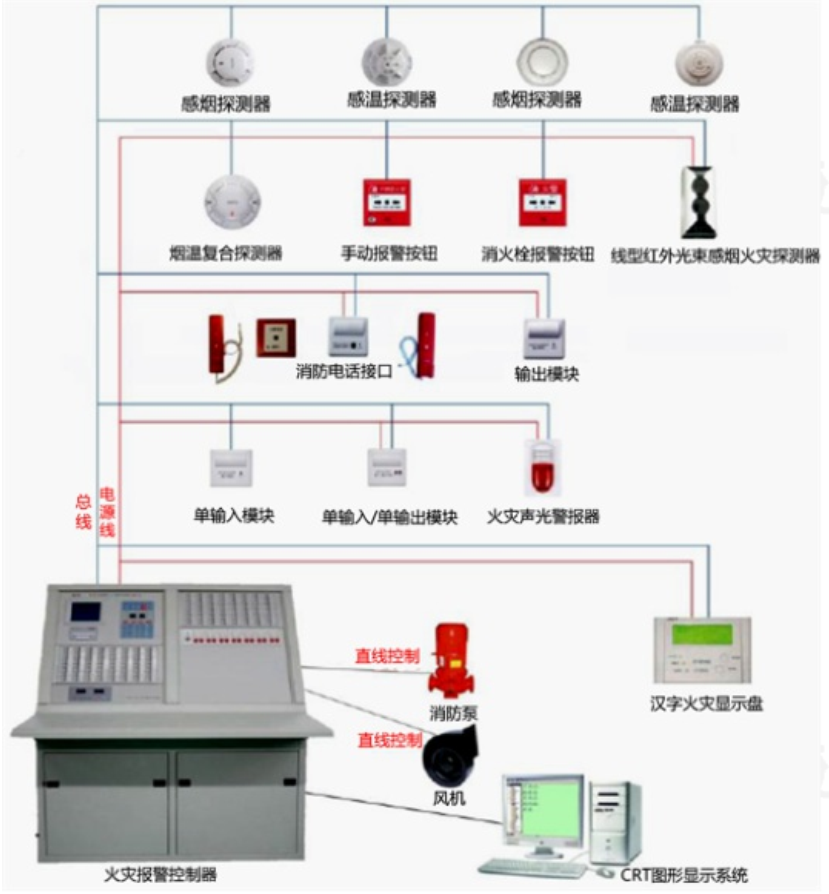

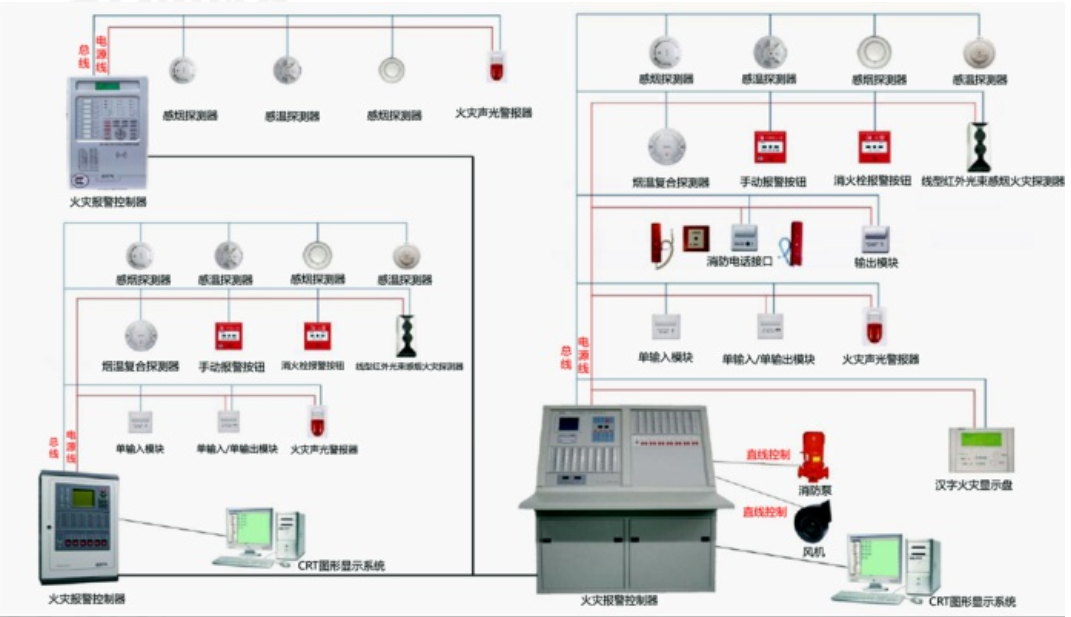

    四、火災自動報警系統

    1、區域報警系統

    由火災探測器、手動火災報警按鈕、火災聲光警報器及火災報警控制器等組成，系統中可包括消防控制室圖形顯示裝置和指示樓層的區域顯示器，適用于僅需要報警，不需要聯動自動消防設備的保護對象。

    區域報警系統接收到探測器等信號后，只干一件事，讓火災聲光警報器動作，提示人，趕緊跑。

    2、集中報警系統

    由火災探測器、手動火災報警按鈕、火災聲光警報器、消防應急廣播、消防專用電話、圖形控制室顯示裝置、火災報警控制器、消防聯動控制器等組成。適用于具有聯動要求的保護對象。

    集中報警系統必須得有消防應急廣播、消防專用電話和消防控制室圖形顯示裝置。

    3、控制中心報警系統

    由火災探測器、手動火災報警按鈕、火災聲光警報器、消防應急廣播、消防專用電話、圖形控制室顯示裝置、火災報警控制器、消防聯動控制器等組成，且包含兩個及兩個以上的集中報警系統。

    其中一個火災報警控制器為總指揮，一般適用于建筑群或體量很大的保護對象，這些保護對象中可能設置幾個消防控制室，也可能由于分期建設而采用了不同企業的產品或同一企業不同系列的產品，或由于系統容量限制而設置了多個起集中作用的火災報警控制器等情況。

    系統安裝與調試

    火災自動報警系統施工安裝前，需進行現場檢查（檢驗）和設計符合性檢查。

    1）火災自動報警系統應單獨布線，系統內不同電壓等級、不同電流類別的線路，不應布在同一管內或線槽的同一槽孔內。

    2）導線在管內或線槽內不應有接頭或扭結。從接線盒、線槽等處引到探測器底座、控制設備、揚聲器的線路，當采用金屬軟管保護時，其長度不應大于 2m。

    3）管路超過下列長度時，應在便于接線處裝設接線盒：

    ①管子長度每超過 30m，無彎曲時。

    ②管子長度每超過 20m，有1個彎曲時。

    ③管子長度每超過 10m，有2個彎曲時。

    ④管子長度每超過 8m，有3個彎曲時。

    4）線槽敷設時，應在下列部位設置吊點或支點：

    ①線槽始端、終端及接頭處。

    ②距接線盒 0.2m 處。

    ③線槽轉角或分支處。

    ④直線段不大于 3m 處。

    5）火災自動報警系統導線敷設后，應用 500V 兆歐表測量每個回路導線對地的絕緣電阻，且絕緣電阻值不應小于20MΩ。

    同一工程中的導線，不同用途選擇不同顏色加以區分。電源線正極應為紅色，負極應為藍色或黑色。

    系統主要組件安裝

    一、控制器類設備的安裝要求

    1）控制器類設備在消防控制室內的布置要求：

    ①設備面盤前的操作距離，單列布置時不應小于 1.5m，雙列布置時不應小于 2m。

    ②在值班人員經常工作的一面，設備面盤至墻的距離不應小于 3m。

    ③設備面盤后的維修距離不宜小于 1m。

    ④設備面盤的排列長度大于 4m 時，其兩端應設置寬度不小于 1m 的通道。

    2）控制器類設備采用壁掛方式安裝時，其主顯示屏高度宜為 1.5～1.8m；其靠近門軸的側面距墻不應小于 0.5m，正面操作距離不應小于 1.2m；落地安裝時，其底邊宜高出地（樓）面 0.1～0.2m。

    3）控制器安裝在輕質墻上時，應采取加固措施。

    4）引入控制器的電纜或?qū)Ь€的安裝要求：

    端子板的每個接線端，接線不得超過 2 根，電纜芯線和導線，應留有不小于 200mm 的余量并應綁扎成束。

    控制器的主電源應直接與消防電源連接，嚴禁使用電源插頭?？刂破髋c其外接備用電源之間應直接連接。

    5）火災報警控制器應在 100s 內發出故障信號，火災探測器收到報警信號，報警信號在 10s 內反饋到控制中心。

    二、火災探測器的安裝要求

    1.點型感煙、感溫火災探測器

    點型感溫火災探測器的安裝間距，不應超過 10m；點型感煙火災探測器的安裝間距，不應超過 15m。

    探測器至端墻的距離，不應大于安裝間距的一半。

    探測器宜水平安裝，當確實需傾斜安裝時，傾斜角不應大于 45?。

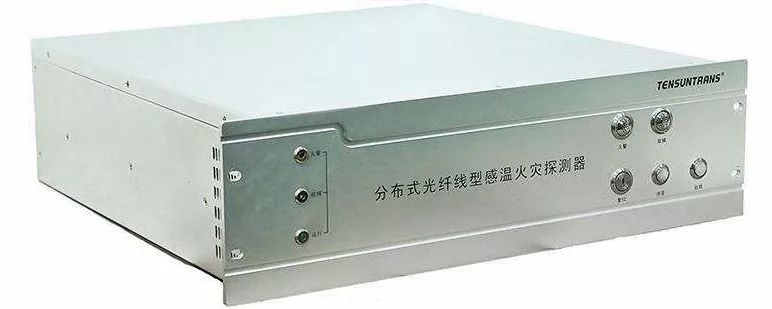

    2.分布式線型光纖感溫火災探測器

    感溫光纖嚴禁打結，光纖彎曲時，彎曲半徑應大于 50mm；分布式感溫光纖穿越相鄰的報警區域時應設置光纜余量段，隔斷兩側應各留不小于 8m 的余量段；每個光通道始端及末端光纖應各留不小于 8m 的余量段。

    三、手動火災報警按鈕的安裝要求

    1）手動火災報警按鈕，當安裝在墻上時，其底邊距地（樓）面高度宜為 1.3～1.5m。

    2）手動火災報警按鈕的連接導線，應留有不小于 150mm 的余量，且在其端部應有明顯標志。

    四、消防電氣控制裝置的安裝要求

    1）消防電氣控制裝置在安裝前，應進行功能檢查。

    2）消防電氣控制裝置在消防控制室內墻上安裝時，其主顯示屏高度宜為 1.5～1.8m；其靠近門軸的側面距墻不應小于 0.5m，正面操作距離不應小于 1.2m；落地安裝時，其底邊宜高出地（樓）面 0.1～0.2m。

    五、模塊的安裝要求

    1）模塊的連接導線應留有不小于 150mm 的余量，其端部應有明顯標志。

    2）光警報器與消防應急疏散指示標志不宜在同一面墻上，安裝在同一面墻上時，距離應大于 1m。

    六、消防應急廣播揚聲器和火災警報器的安裝要求

    1）火災光警報裝置應安裝在安全出口附近明顯處，底邊距地（樓）面高度在 2.2m 以上。

    2）光警報器與消防應急疏散指示標志不宜在同一面墻上，安裝在同一面墻上時，距離應大于 1m。

    七、消防聯動控制器

    離器保護范圍內的任一點短路，檢查總線隔離器的隔離保護功能。

    50 個輸入／輸出模塊同時處于動作狀態（模塊總數少于 50 個時，使所有模塊動作），檢查消防聯動控制器的最大負載功能。

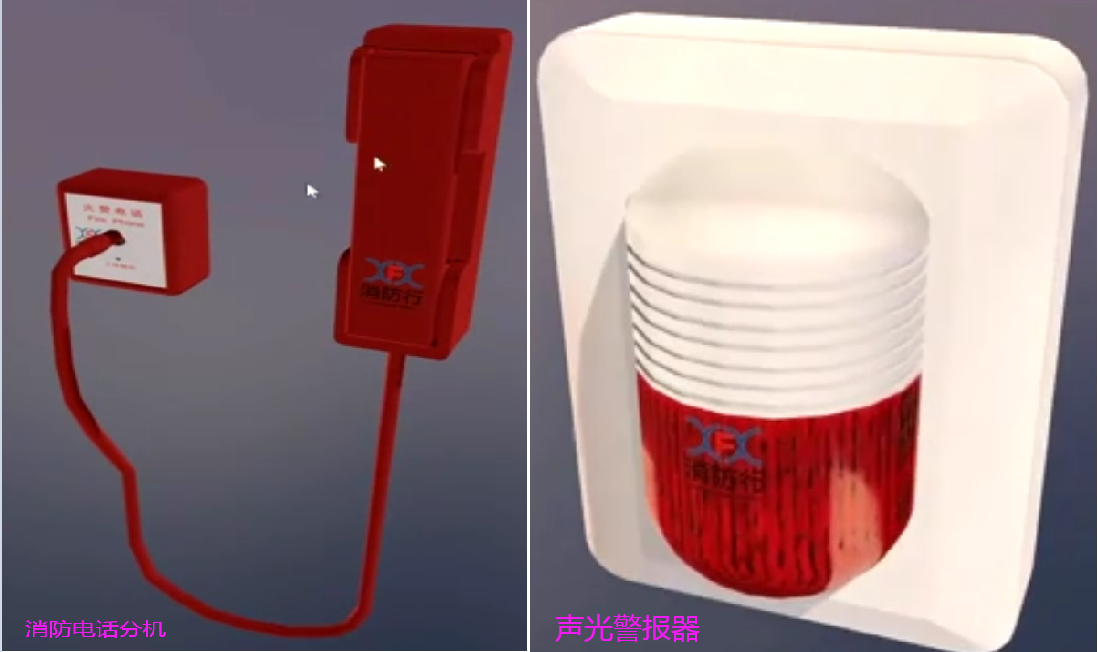

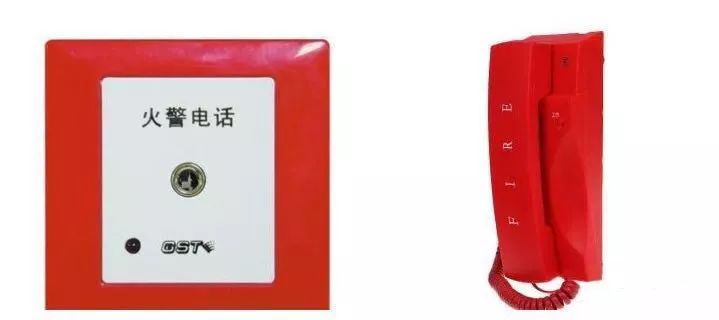

    八、消防專用電話

    消防專用電話安裝在墻上時，其底邊距地面高度宜為 1.3-1.5m。

    九、電氣火災監控探測器的安裝要求

    剩余電流式探測器負載側的 N 線不應與其他回路共用，且不能重復接地（不能和 PE 線相連）。

    系統工程質量檢測判定標準

    系統內的設備及配件規格型號與設計不符、無國家相關證書和檢驗報告；系統內的任一控制器和火災探測器無法發出報警信號，無法實現要求的聯動功能的，定為 A 類不合格。

    檢測前提供的資料不符合相關要求的定為 B 類不合格。其余不合格項均為 C 類不合格。系統檢測合格判定應為：A=0 且 B≤2，且 B+C≤檢查項的 5％為合格，否則為不合格。

    年度檢測與維修

    點型感煙火災探測器投入運行 2 年后，應每隔 3 年至少全部清洗一遍。

    通過采樣管采樣的吸氣式感煙火災探測器對采樣管道進行定期吹洗，最長的時間間隔不應超過一年；不同類型的探測器應有 10％且不少于 50 只的備品。

    常見故障及處理方法

    火災探測器常見故障

    1）故障現象。火災報警控制器發出故障報警，故障指示燈亮，打印機打印探測器故障類型、時間、部位等。

    2）故障原因。探測器與底座脫落、接觸不良；報警總線與底座接觸不良；報警總線開路或接地性能不良造成短路；探測器本身?yè)p壞；探測器接口板故障。

    3）排除方法。重新擰緊探測器或增大底座與探測器卡簧的接觸面積；重新壓接總線，使之與底座有良好接觸；查出有故障的總線位置，予以更換；更換探測器；維修或更換接口板。

    年度檢測與維修

    各類消防用電設備、主備電源自動轉換裝置，應進行 3 次轉換信號，每次均正常。

    火災報警控制器

    ①實際安裝臺數 5 臺以下，全部檢驗

    ②6-10 臺，抽檢 5 臺

    ③實際安裝超過 10 臺，按實際安轉數量 30-50%的比例抽檢，不少于 5 臺火災探測器

    ④實際安裝臺數 100 臺以下，檢驗 20 只（每個回路都應抽檢）

    ⑤實際安裝超過 100 臺，按實際安轉數量 10-20%的比例抽檢，不少于 20 臺

    室內消火栓

    ①控制室操作啟停 1-3 次

    ②操作消火栓的按鈕，按實際安轉數量 5-10%比例抽檢自動噴水系統

    ③控制室操作啟停 1-3 次

    ④水流指示器、信號閥等按照實際安裝數量 30-50%比例抽檢

    ⑤壓力開關、電動閥、電磁閥等全數檢查

    ⑥卷簾門5樘以下，全數檢查，超過5樘按實際 20%抽檢，總數不少于5樘。

    火災自動報警系統誤報的原因

    一、產品質量

    產品技術指標達不到要求，穩定性比較差，對使用環境中的非火災因素?zé)o法自動處理而誤報。

    二、設備選擇和布置不當

    1）探測器選型不合理：靈敏度高的火災探測器能在很低的煙霧濃度下報警，相反，靈敏度低的探測器只能在高濃度煙霧環境中報警，如在地下車庫選用高靈敏度的感煙探測器，在鍋爐房高溫度環境中選用定溫探測器。

    2）使用場所性質變化后未及時更換相適應的探測器，例如將辦公室、商場等改作廚房、洗浴房、會議室時，原有的感煙火災探測器會受新場所產生的油煙、香煙煙霧、水蒸氣、灰塵、殺蟲劑以及醇類、酮類、醚類等腐蝕性氣體等非火災報警因素影響而誤報警。

    三、環境因素

    1）電磁環境干擾主要表現為：空中電磁波干擾，電源及其他輸入輸出線上的窄脈沖群干擾、人體靜電干擾。

    2）氣流可影響煙氣的流動線路，對離子感煙探測器影響比較大，對光電感煙探測器也有一定影響。

    3）感溫探測器布置得距高溫光源過近，感煙探測器距空調送風口過近，感溫探測器安裝在易產生水蒸氣、車庫等場所。

    4）光電感煙探測器安裝在可能產生黑煙和大量粉塵、可能產生水蒸氣和油霧等的場所。

    四、其他原因

    1）系統接地被忽略或達不到標準要求，線路絕緣達不到要求，線路接頭壓接不良或布線不合理、系統開通前對防塵、防潮、防腐措施處理不當。

    2）元件老化，一般火災探測器使用壽命約為12年，每2年要求全面清洗一次。

    3）灰塵和昆蟲。據有關統計，60％的誤報是因灰塵影響。

    4）探測器損壞。
