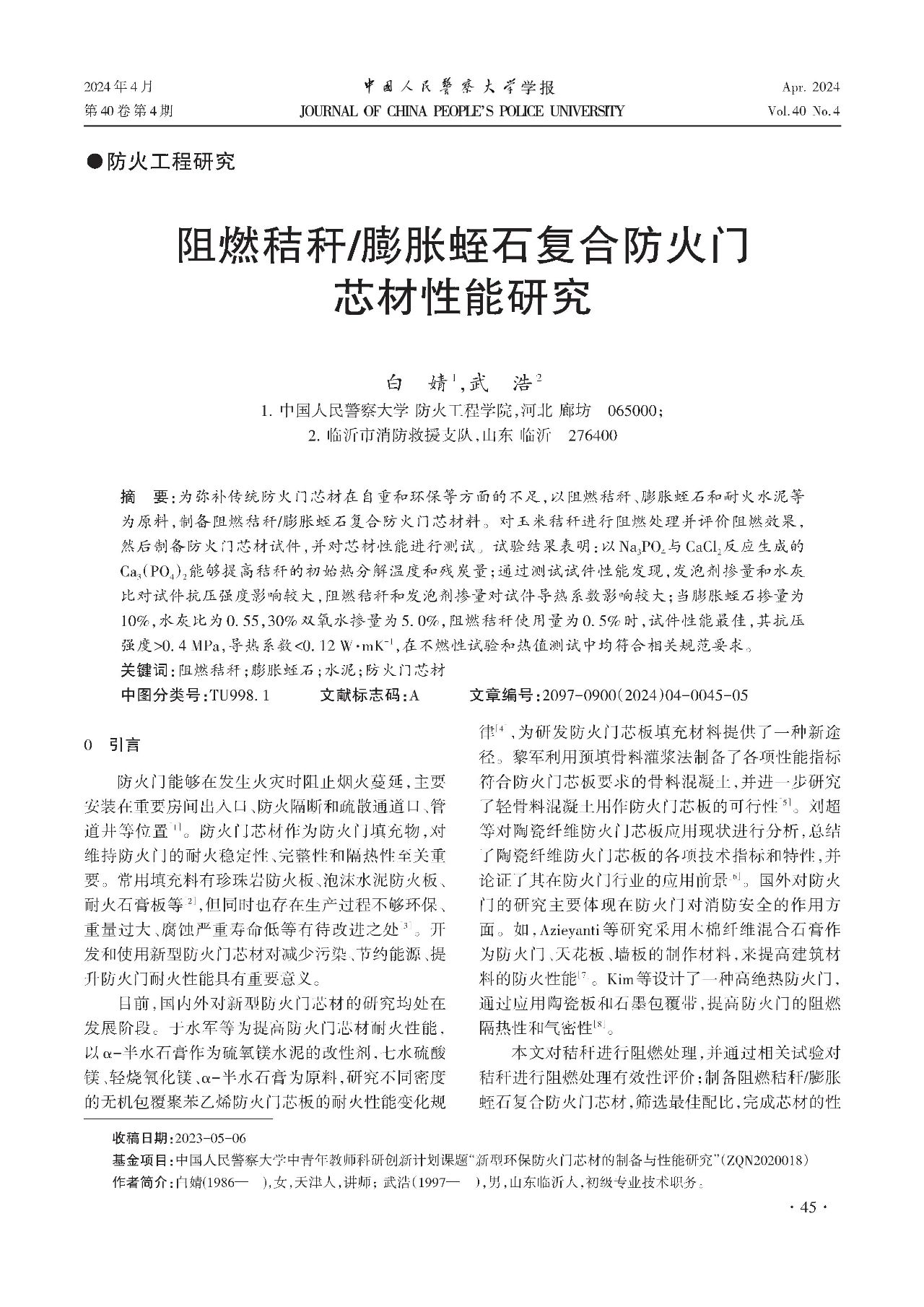

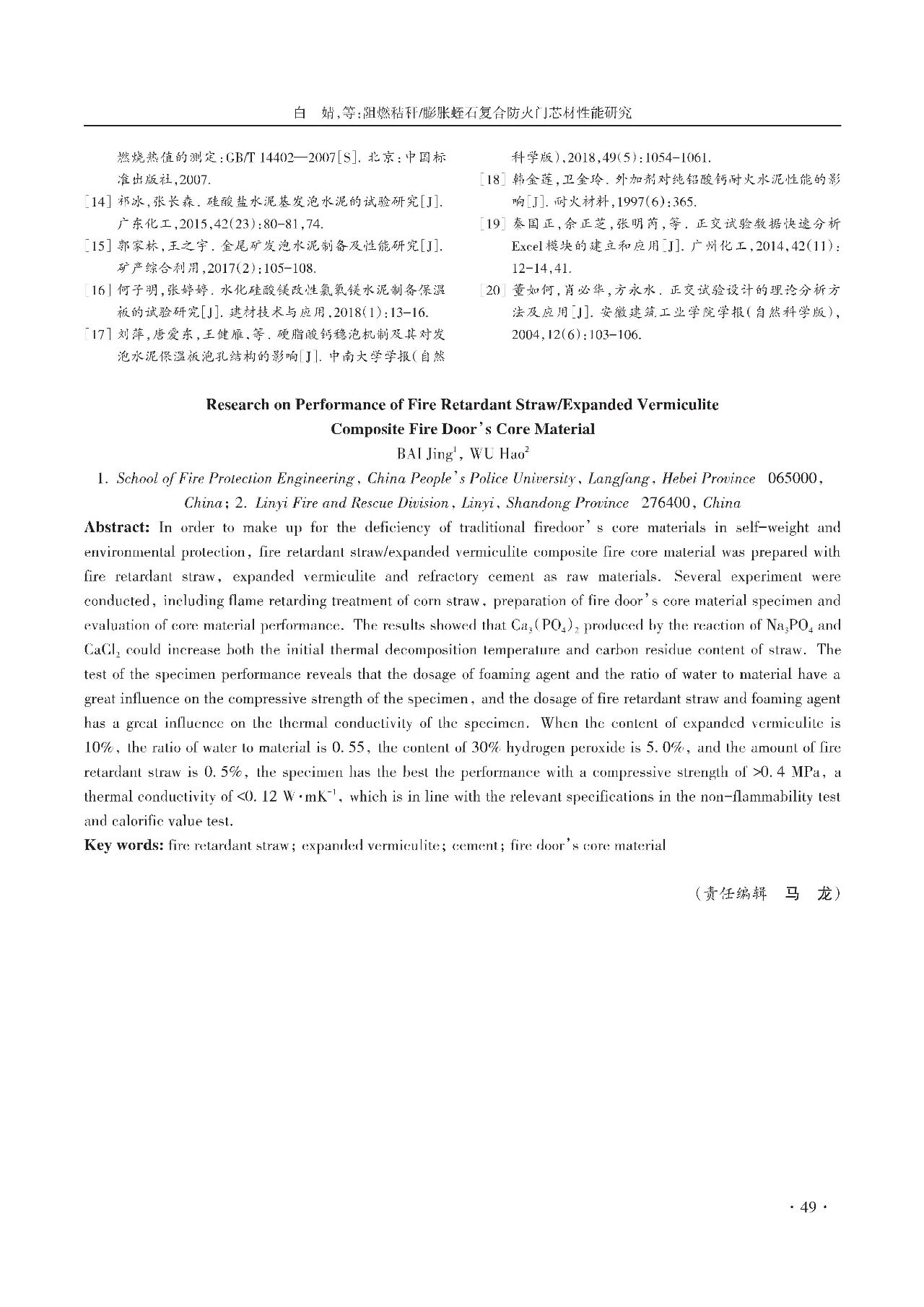

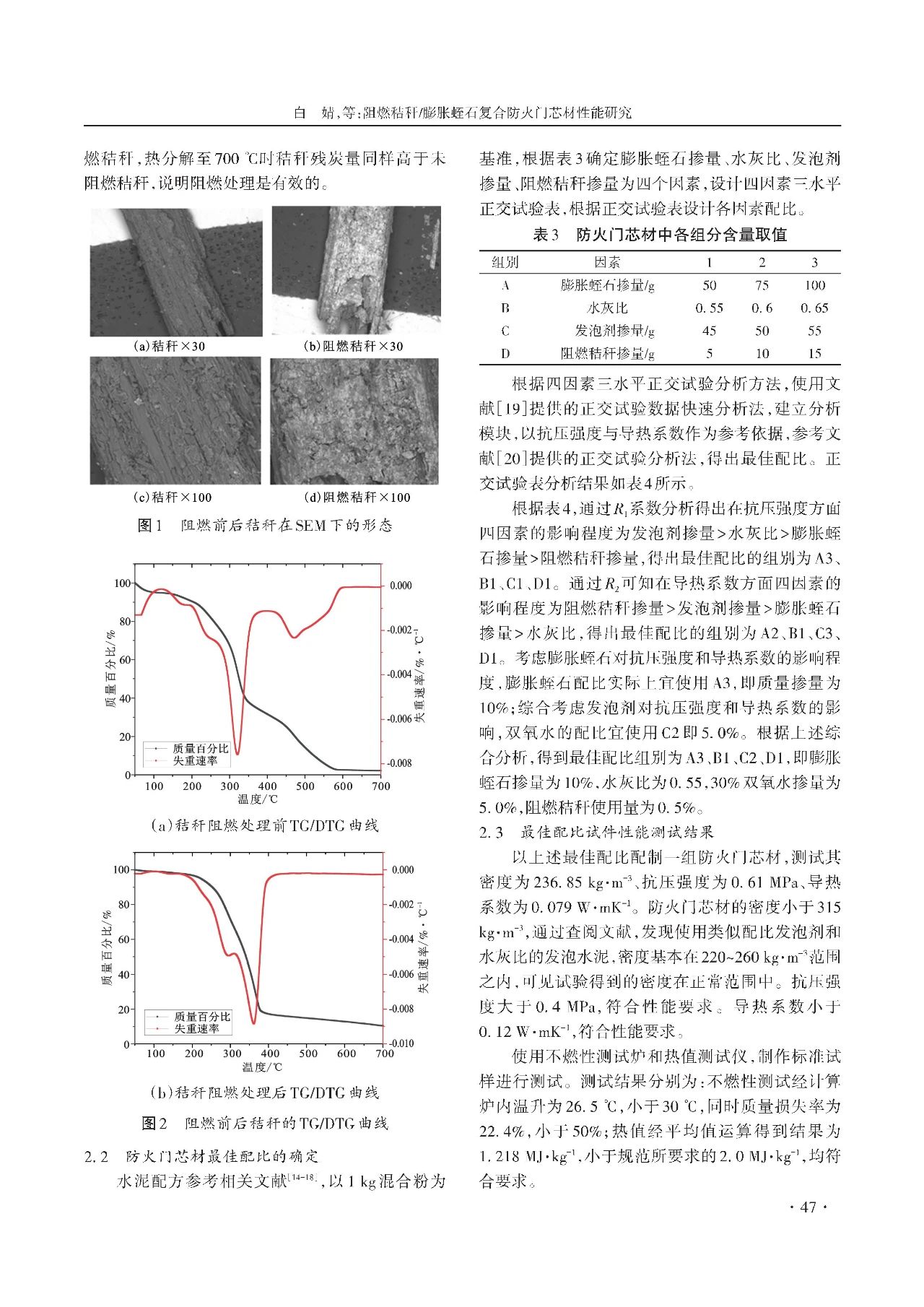

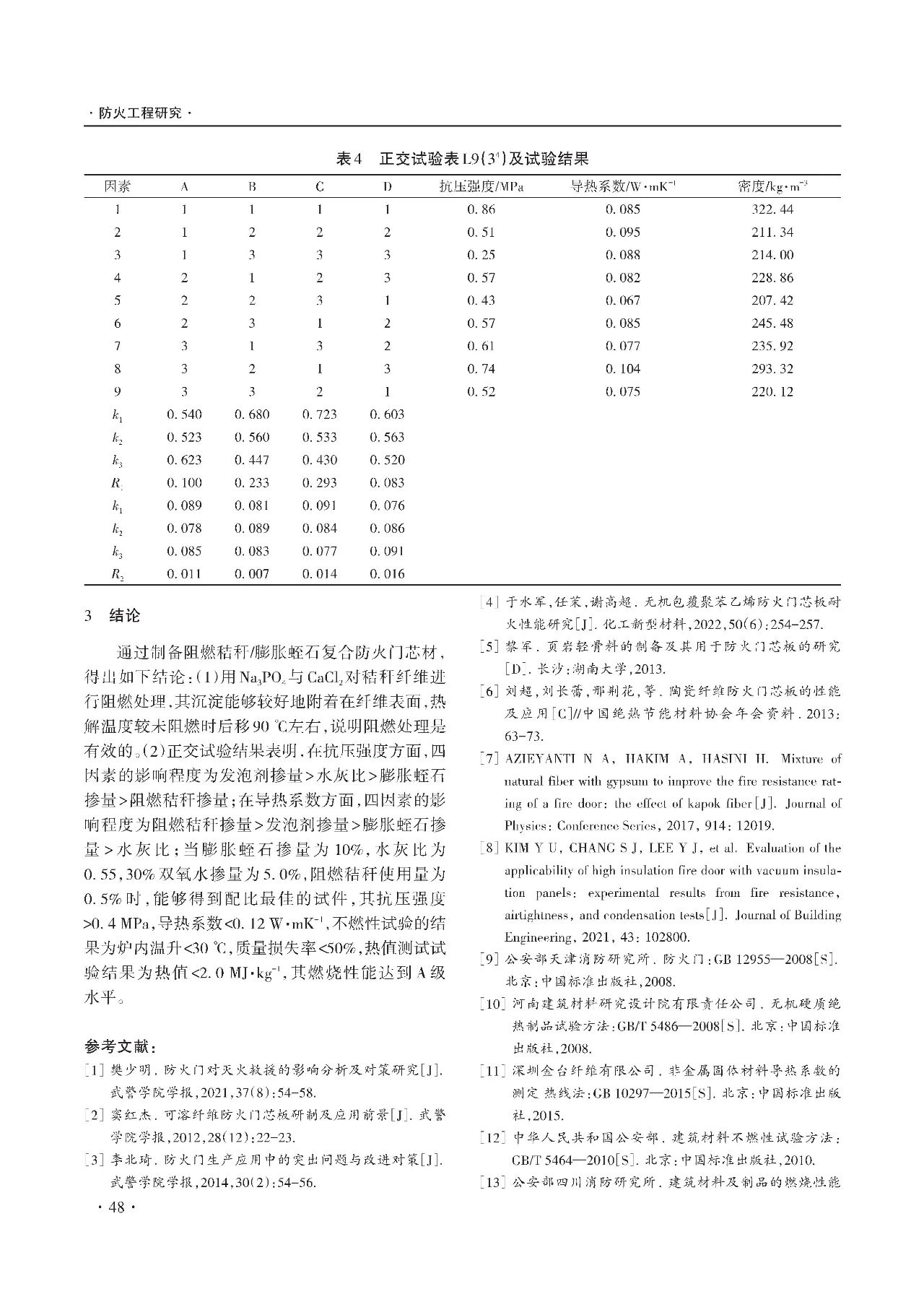

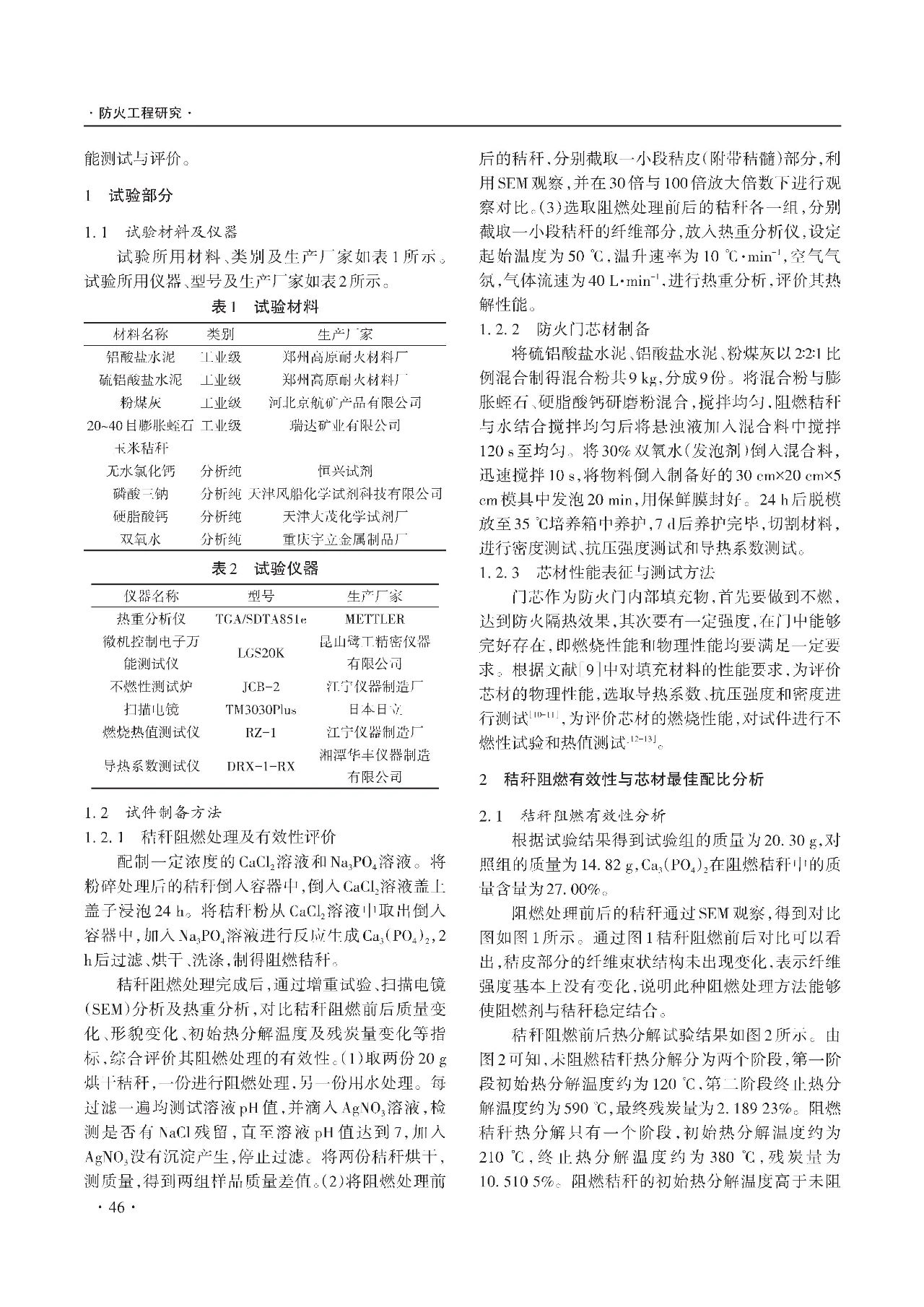

為彌補傳統(tǒng)防火門芯材在自重和環(huán)保等方面的不足,以阻燃秸稈、膨脹蛭石和耐火水泥等為原料,制備阻燃秸稈/膨脹蛭石復(fù)合防火門芯材料。對玉米秸稈進行阻燃處理并評價阻燃效果,然后制備防火門芯材試件,并對芯材性能進行測試。試驗結(jié)果表明:以Na3PO4與CaCl2反應(yīng)生成的Ca3(PO4)2能夠提高秸稈的初始熱分解溫度和殘?zhí)苛?通過測試試件性能發(fā)現(xiàn),發(fā)泡劑摻量和水灰比對試件抗壓強度影響較大,阻燃秸稈和發(fā)泡劑摻量對試件導(dǎo)熱系數(shù)影響較大;當(dāng)膨脹蛭石摻量為10%,水灰比為0.55,30%雙氧水摻量為5.0%,阻燃秸稈使用量為0.5%時,試件性能最佳,其抗壓強度>0.4 MPa,導(dǎo)熱系數(shù)<0.12 W·mK-1,在不燃性試驗和熱值測試中均符合相關(guān)規(guī)范要求。
