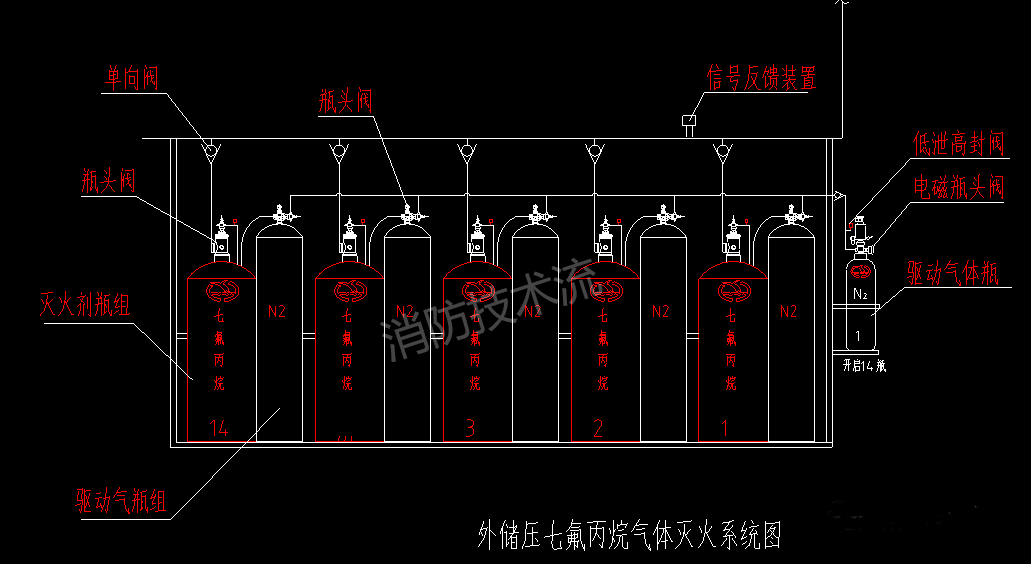

某大型商業建筑變配電房，由于面積較大，于是設計采用外儲壓七氟丙烷氣體滅火系統保護。

　　一、設計原理:

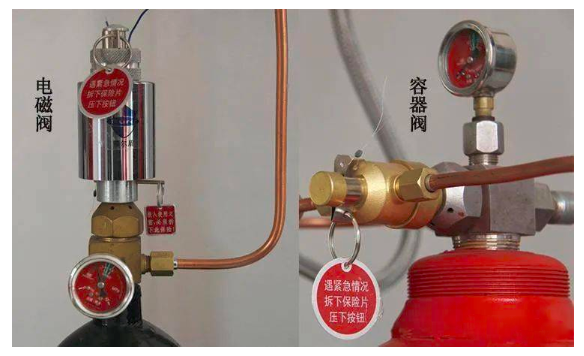

　　本系統具有自動、手動及機械應急啟動三種控制方式。保護區均設二路獨立探測回路，當第一路探測器發出火災信號時發出警報(警鈴動作)指示火災發生的部位提醒工作人員注意，當第二路探測器亦發出火災信號后，自動滅火控制器開始進入延時階段(0-30s可調)聲光報警器報警和聯動設備動作(關閉通風空調、防火閥等)此階段用于疏散人員。延時過后，向保護區的驅動瓶的電磁閥發出滅火指令，電磁閥打開驅動瓶容器閥，然后瓶內氮氣依次打開保護區的驅動氮氣儲氣瓶。

　　驅動氮氣瓶啟動后打開七氟丙烷藥劑瓶瓶頭閥并向藥劑瓶輸送壓力，推動七氟丙烷藥劑經過管道從噴頭噴出向失火區進行滅火作業。同時報警控制器接收壓力信號發生器的反饋信號、控制面板噴放指示燈亮。當報警控制器處于手動狀態報警控制器只發出報警信號，不輸出動作信號。由值班人員確認火警后，按下報警控制面板上的應急啟動按鈕或保護區門口處的緊急啟停按鈕啟動系統。

　　二、防護區要求

　　1)防護區以單個封閉空間劃分，同一區間吊頂層和地板層下需同時保護時，可合為一個防護區。為保證防護區能夠滿足氣體滅火要求防護區與相鄰房間或相鄰防護區之間的吊頂和地板必須隔斷，保證防護區是一個密閉的空間。

　　2)防護區的圍護結構及門、窗的耐火極限不應低與0.50h，吊頂的耐火極限不應低于0.25h，圍護結構承受內壓的允許壓強不低于1200Pa。

　　3) 防護區應設置泄壓口，外儲壓七氟丙烷滅火系統的泄壓口位于防護區凈高的2/3以上，宜設在外墻上,防護區不存在外墻的，可考慮設在與走廊相隔的內墻上。

　　4)防護區的最低環境度不應低于-10°C。

　　三、防護區設計參數

　　保護場所：變電所、高壓配電室

　　面積：433㎡，層高：5.4m，體積：2338m?

　　設計濃度：9%，滅火浸漬時間：10min，儲存壓力4.2Mpa

　　四、滅火劑設計用量

　　藥劑量：1806kg，主管通徑：DN125

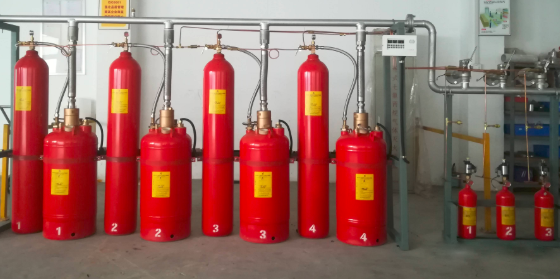

　　鋼瓶規格：120L，鋼瓶個數：14個，每瓶充裝量：129kg

　　泄壓口面積：0.77㎡

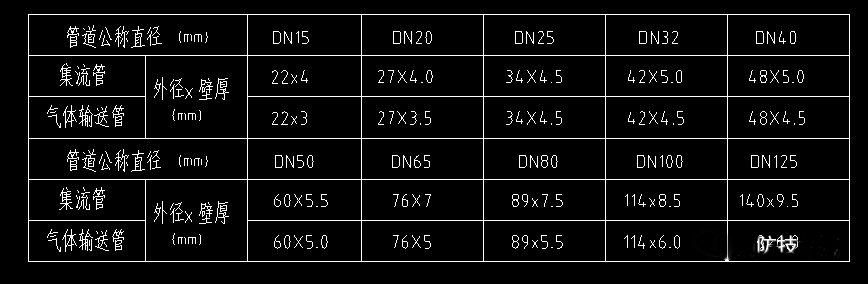

　　四、氣體輸送無縫鋼管規格

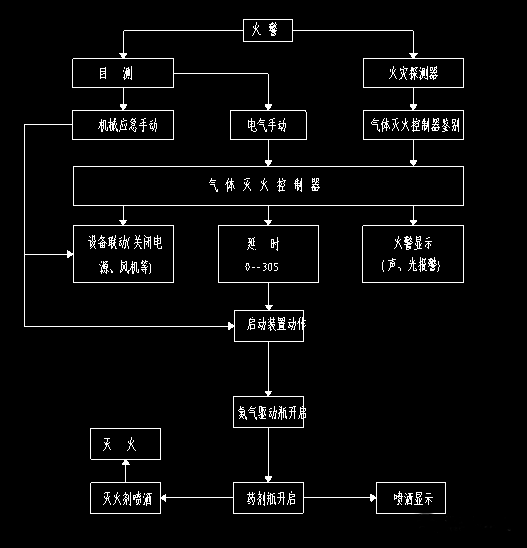

　　五、外儲壓氣體滅火動作流程圖

　　六、儲瓶間要求:

　　1)氣體儲存裝置設在專用儲瓶間內，儲瓶間宜靠近防護區，并應符合本建筑物耐火等級不低于二級的有關規定及有關壓力容器存放的規定，且應有直接通向室外或疏散走道的出口。

　　2) 儲存裝置的布置，應便于操作、維修及避免陽光照射。操作面距墻面或兩操作面之間的距離不宜小，且不應小于儲存容器外徑的1.5倍。
